227 IEC 10(BVV)绝缘电线

227 IEC 10 (BVV0)

轻型聚氯乙烯护套电线

Ligh-duty PVC Jacket Cable

标准 Standard: GB 5023.3--97

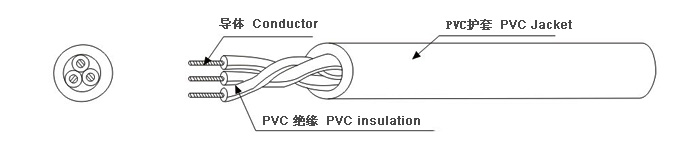

■ 构造 CONSTITUTION：

■ 产品说明
●

额定电压：300/500V， 额定温度：70℃

●

导体使用绞线1.5-35.0mm2裸铜

●

PVC绝缘

● PVC护套
●

可通过GB 18380.1垂直耐燃试验

●

使用标准厚度、易剥、易裁

● 具有抗酸碱、耐油、防潮、防霉、环保等特性
PRODUCT DESCRIPTION
●

Rated voltage: 300/500V，Rated temperature:70℃

●

Stranded bare copper conductor, 15-35.0mm2

●

Color-coded PVC insulation

● PVC Jacket
●

Passes GB 18380.1vertical flame test

●

Uniform insulation thickness of wire to ensure easy stripping and cutting
● Resistant to acids,alkalis,oils,moisture and fungi ,conforming RoHS
■ 应用

适固定布线用电源线

APPLICATION

Power supply wires use for fixed wiring.

227 IEC 08(RV-90)  90℃ 300/500V

导体类型

Conductor Type

导体

Conductor

芯数

Cores

绝缘

Insulation

护套

Jacket

20℃较大
导体电阻
Max Resis- tance at 20℃

70℃*小
绝缘电阻
MaxInsulation Resis- tance at 70℃

耐电压

Dielec- tric Strength AC 5 min

标准长度
Standard Length

标准截面

Nom. Area

线数/
线径		 直径 Dia

标称厚度 Nom.

Thick.

标称外径 Nom.

Dia.

标称厚度
Nom.Thick.

标称外径
Nom.Dia.

内in 外out 下限LL 上限Ul
AWG No./mm mm No. mm mm mm mm mm mm Ω/Km MΩ.Km V

M

绞合导体
Stranded
Conductor 		1.5 1/1.38 1.38 2 0.7 2.78 0.4 1.2 7.6 10.0 12.1 0.011 2000 100
7/0.524 1.57 0.7 2.97 0.4 1.2 7.8 10.5 12.1 0.010
2.5 1/1.78 1.78 0.8 3.38 0.4 1.2 8.6 11.5 7.41 0.010
7/0.674 2.02 0.8 3.62 0.4 1.2 9.0 12.0 7.41 0.009
4 1/2.24 2.24 0.8 3.84 0.4 1.2 9.6 12.5 4.61 0.0085
7/0.85 2.55 0.8 4.15 0.4 1.2 10.0 13.0 4.61 0.0077
6 1/2.76 2.76 0.8 4.36 0.4 1.2 10.5 13.5 3.08 0.0070
7/1.04 3.12 0.8 4.72 0.4 1.2 11.0 14.0 3.08 0.0065
10 7/3.56 3.56 0.8 5.56 0.6 1.4 13.0 16.5 1.83 0.0070
7/1.35 4.05 1.0 6.05 0.6 1.4 13.5 17.5 1.83 0.0065 50
16 7/1.70 5.1 1.0 7.0 0.6 1.4 15.5 20.0 1.15 0.0052

25

7/2.13

6.39

1.2

8.79

0.6

1.4

20.5

26.0

0.727

0.0050
