SPT-3 Power Cord

SPT-3

电源线

Power Cord

标准 Standard: UL 62, 1581 CSA C22.2 No.49

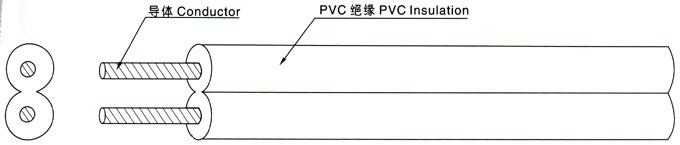

■ 构造 CONSTITUTION：

■ 产品说明
●

额定电压：300V， 额定温度：150℃

●

导体使用单根或绞线裸铜

●

PVC绝缘

●

可通过UL VW-1及 CSA FT1垂直耐燃试验

● 使用标准厚度、易剥、易裁
● 具有耐碱、耐油、防潮、防霉、环保等特性
PRODUCT DESCRIPTION
●

Rated voltage: 300V，Rated temperature:150℃

●

Bare,stranded or solid copper conductor

●

PVC insulation.

●

Passes UL VW-1 & CSA FT1 vertical flame test
● Uniform insulation thickness of wire to ensure easy stripping and cutting
● For general purpose internal wiring of electronic and electrical equipment.
■ 应用

一般电源线

APPLICATION

General purpose power supply cord

SPT-3  105℃  300V

型号

Style

导体

Conductor

芯数
Cores

绝缘

Insulation

20℃最大
导体电阻
Max Resistance
at 20℃

最小绝缘电阻
Max Insulation
Resistance at 20℃

耐电压

Dielec- tric Strength AC 1 min

标准长度
Standard Length

线规 Spec

线数/线径 直径 Dia

标称厚度 Nom.

Thick.

标称外径
Nom.

Dia.

AWG No./mm mm No. mm mm Ω/Km MΩ.Km V Ft(M)

SPT-1

SPT-1W

18 41/0.16 1.18 2 1.52 4.30×8.60 21.8 15 1500 1000(305)

18

26/0.254

1.49

2

1.52

4.6×9.2

13.7

1000(305)

14

41/0.254

1.88

2

2.03

6.0×12.0

8.62

496(152)
12 65/0.254 2.37 2 2.41 7.2×14.4 5.43

10

49/0.37

3.38

2

2.79

9.0×18.0

3.41
