2854 Multi-Conductor Shielded Cable

多芯屏蔽电缆

Multi-Conductor Shielded Cable

标准 Standard: UL 758, 1581 CSA C22.2 No.210.2

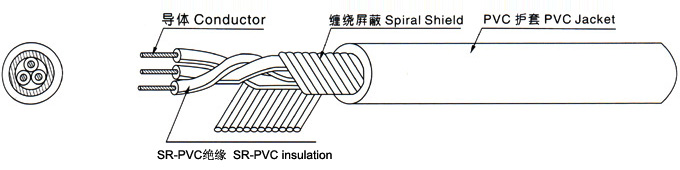

■ 构造 CONSTITUTION：

■ 产品说明
●

额定电压：30V， 额定温度：80℃

●

导体使用绞线40AWG裸铜或镀锡丝

●

PVC或半硬质PVC绝缘

●

镀锡或裸软铜线缠绕屏蔽

● PVC护套
● 可通过UL VW-1SC及CSA FT1垂直耐燃试验
PRODUCT DESCRIPTION
●

Rated voltage: 30V，Rated temperature:80℃

●

Stranded, tinned or bare, copper conductor, 40AWG min.

●

PVC or SR-PVC insulation

●

Tinned or bare copper wire spiral shield
● PVC jacket
● Passes UL VW-1SC CSA & FT1 vertical flame test
■ 应用

使用于2级系统电子设备内部连线

APPLICATION

Internal wiring of electronic equipment in class 2 systems

UL 2854   80℃   30V

芯数 Cores

导体

Conductor

绝缘

Insulation

缠绕屏蔽 Spiral Shield 护套 Jacket

最大导体电阻

Max Resistance at 20℃

最小绝缘电阻Max Insulation Resis tance at 20℃

耐电压

Dielectric Strength AC 1 min

标准长度Standard Length

线规

Spec

线数/线径 直径 Dia

标称厚度 Nom.

Thick.

标称外径 Nom.

Dia.

线径Single Dia. 外径Nom. Dia 标称厚度Nom. Thick. 标称外径 Nom. Dia.
AWG No./mm mm mm mm mm mm mm mm Ω/Km MΩ.Km V Ft(M)
3 30 7/0.10 0.30 0.23 0.80 0.10 1.93 0.38 2.73 354.24 5.0 500 2000(610)
28 7/0.127 0.38 0.23 0.88 0.10 2.10 0.38 2.90 223.75
26 7/0.16 0.48 0.23 0.98 0.12 2.35 0.38 3.15 139.73 1000(305)
4 30 7/0.10 0.30 0.23 0.80 0.10 2.13 0.38 2.93 354.24 50 500 2000(610)
28 7/0.127 0.38 0.23 0.88 0.10 2.33 0.38 3.12 223.75 1000(305)
26 7/0.16 0.48 0.23 0.98 0.12 2.61 0.38 3.41 139.73
5 30 7/0.10 0.30 0.23 0.80 0.10 2.37 0.38 3.16 354.24 5.0 500
28 7/0.127 0.38 0.23 0.88 0.10 2.59 0.38 3.41 223.75
26 7/0.16 0.48 0.23 0.98 0.12 2.90 0.38 3.70 139.73
